| 원래 장소 | 중국 |
| 브랜드 이름 | REXON |
| 인증 | CE, ISO, SGS, CCC |

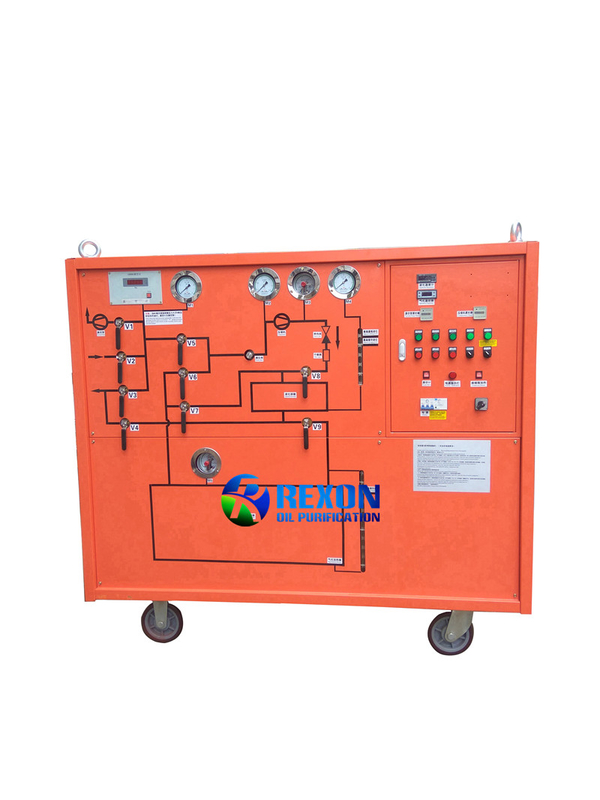

| 모델 번호 | GD-2290Y/300 |
적용
SF6 가스 회수 및 재충전 장치는 SF6 전기 장치의 제조, 설치 및 유지 보수에서 SF6 가스의 회수 및 처리를 위한 필수 장비입니다.이 SF6 가스 회수 및 재충전 장치는 전기 기계 산업부 표준 JB / DQ2588-90 및 DL / T 662-2009에 따라 우리 회사가 개발했습니다.
특징
1국제적인 진보된 액화 냉각 이론을 설계에 채택함으로써 시스템에서의 작업 압력이 감소하고 실제 회수 효율이 향상됩니다. 2.자생식 건조형 필터와 함께, 1차 회수 후 물 함량은 40ppm 부피 미만입니다.
3그것은 액화 된 SF6 가스를 철강 실린더에 채울 수 있습니다.
4이 작업은 표면판에 흐름표가 그려져 있기 때문에 간단하고 명확합니다.
5전기 시스템의 3단계 전원 주류는 스스로 확정되고 조정됩니다.
6전체 장치는 공기 냉각 및 이동, 따라서 물 부족 모든 사이트에서 작동 할 수 있습니다.
기술 매개 변수
| 종류 |
액체 냉장고, 공기 냉각, 이동형 |
|||
| 환경 온도 | -10°C~40°C | |||
| 회수 | 초기 압력 (MPa) | 0.8 | ||
| 최종 압력 (MPa) | ≤0.053 | |||
| 1m에 필요한 시간3(h/m)3) | ≤0.4 | |||
| 재충전 | 초기 압력 ((Pa) | ≤133 | ||
| 최종 압력 (MPa) | 0.7 | |||
| 1m에 필요한 시간3(h/m)3) | ≤0.2 | |||
| 0.1MPa~113MPa의 대피 시간 (h/m)3) | ≤0.25 | |||
| 제한된 진공도 ((Pa) | ≤10 | |||
| 진공 보존 (Pa/24시간) | ≤ 400 | |||
| 연간 누출률 | ≤ 0.5% | |||
|
회복 된 것 의 순결성 SF6 가스 |
수분 함량 (PPM/V) | ≤40 | ||
| 기름 (PPM/W) | ≤10 | |||
|
저장 탱크 |
저장 방식 | 유동 상태 | ||
| 압력 (MPa) | 3.9 | |||
| 부피 (L) | 300 | |||
| 저장된 액체량 (kg) | 300 | |||
| 액화 방식 | 냉장용 액화 | |||
| 증발 방식 | 전기 난방 | |||
| 필터 종류 건조형 필터 재생 | 진공 난방 | |||
| 전원 공급 | 380V, 50Hz | |||
| 전체 전력 소비 (kW) | ≤12 | |||
| 소음 수준 dB (A) | ≤ 75 | |||
| 외부 차원 (mm) | 1970×1100×1630 | |||
| 장치의 무게 (kg) | ≤1000 | |||
