격리 오일 다이 일렉트릭 손실 및 저항성 검사기

설명

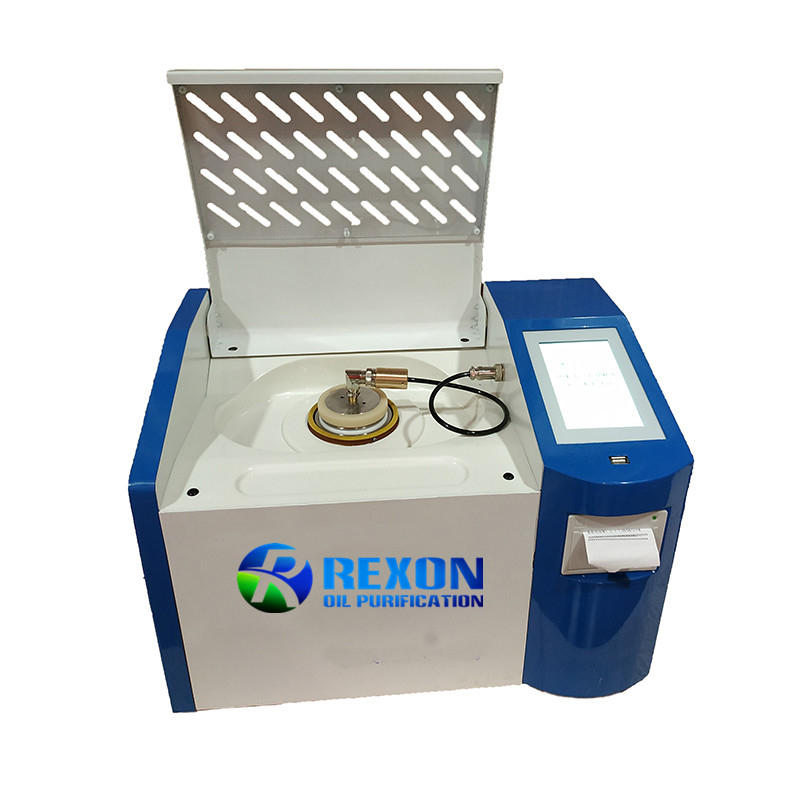

방열 오일 다이 일렉트릭 손실 및 저항성 테스트 RNJS, GB / T5654-2007에 기초하여 설계 및 제조이 장치는 일체 구조로 특징이 있습니다. 이 장치는 일체 구조로 구성되어 있습니다.그리고 테스트 셀을 통합합니다, 온도 컨트롤러, 온도 센서, 다이 일렉트릭 손실 테스트 브릿지, AC 테스트 전력, 표준 콘덴시터, 고 저항 미터, DC 고전압 소스 및 기타 주요 구성 요소.도구는 완전히 디지털 기술을 채택하고 모든 지능형 자동 측정, 큰 colcor 화면 (800 * 480) LCD 디스플레이를 장착, 각 단계에 중국어, 테스트 결과를 자동으로 저장하고 출력 인쇄 할 수 있습니다,전문적인 훈련을 받지 않은 조종사가 능숙하게 사용할 수 있도록.

특징

1국가 표준 GB/T5654-2007에 따라 3개의 전극 구조를 사용한 시험 셀, 전극 간격 2mm,다이 일렉트릭 손실 테스트 결과에 대한 방황 용량 및 누출의 영향을 제거 할 수 있습니다.기기는 오일 배수 소레노이드 스위치로 장착되어 있으며, 제거하지 않을 경우 테스트 셀을 비우고 테스트 샘플로 씻을 수 있습니다.
2이 도구는 중기동 인덕션 난방, PID 온도 제어 알고리즘을 채택합니다. 이 난방 방법은 시험 셀과 난방 체 사이의 접촉이 없다는 장점이 있습니다.평평한 난방, 빠른 속도, 편리한 제어, 미리 설정된 온도의 오류 범위 내에서 온도 엄격한 제어.
3내부 표준 콘덴서 는 SF6 가스로 채워진 3 전극 용량이며, 콘덴서 다이 일렉트릭 손실과 전기 용량은 주변 온도와 독립적입니다.습도 및 기타 효과, 장시간 사용 후에도 기기의 정확성이 보장될 수 있도록.
4. AC-DC-AC 변환을 사용하여 AC 테스트 전원 공급, 효과적으로 다이 일렉트릭 손실 측정 정확성 효과에 네트워크 전압과 주파수의 변동을 피합니다.기기가 제대로 작동할 수 있습니다..
5완벽한 보호 기능; 과전압, 과전류 또는 고전압 단회로가 있을 때, 도구는 빠르게 압력을 차단하고 경고 메시지를 발송할 수 있습니다.온도 센서 고장 또는 연결되지 않을 때, 계기는 또한 경고 메시지를 발산합니다.
6. 중기 주파수 인덕션 난방에는 온도 제한 릴레가 있습니다. 온도가 120도 이상되면 기기는 릴레를 풀어주고 가열을 중지합니다.
7더 편리 한 실험 매개 변수 설정. 온도 설정 범위 0 ∼ 120 °C, AC 전압 설정 범위 500 ∼ 2000V, DC 전압 설정 범위 300 V ∼ 500 V.
8. 큰 화면 LCD 디스플레이를 사용하여, 백라이트와 명확한 디스플레이. 우호적인 인터페이스, 단순히 중국어 메뉴 프롬프트를 따르고 명령을 입력하면 기기가 자동으로 테스트 될 수 있습니다.그리고 자동으로 저장 및 테스트 결과를 인쇄.
9내장 된 실시간 시계, 테스트 날짜와 시간은 저장, 표시 및 테스트 결과와 함께 인쇄 할 수 있습니다.
10. 청소된 드라이 셀의 캘리브레이션 기능. 드라이 셀의 용량과 다이 일렉트릭 손실 인수를 측정하면 청소 및 조립 조건을 결정할 수 있습니다.캘리브레이션 데이터는 자동으로 저장되어 상대 용도와 DC 저항의 계산을 용이하게합니다..
