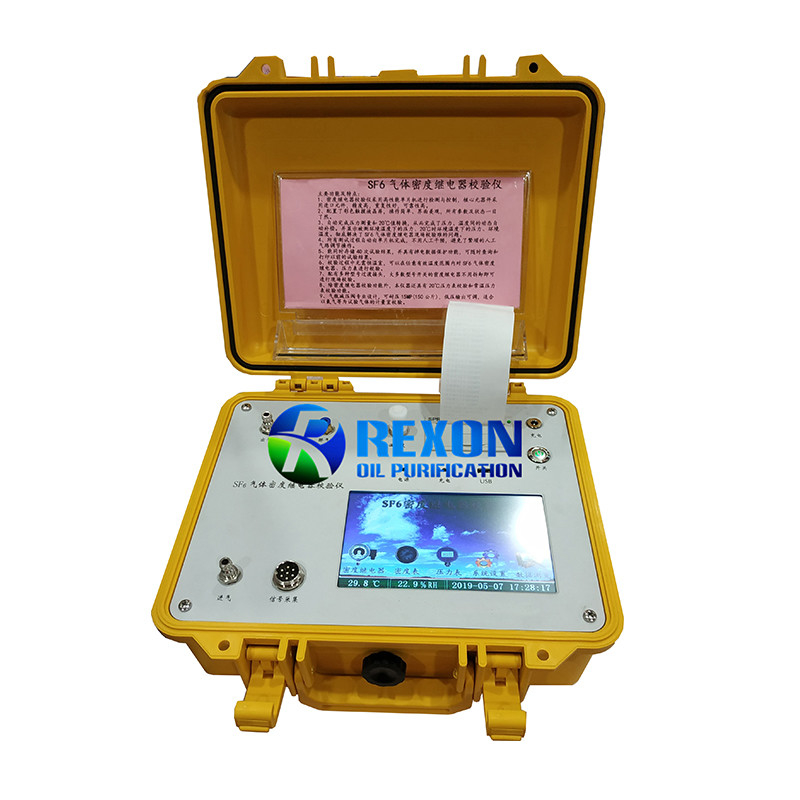

SF6 밀도 릴레이 캘리브레이션 검사기

설명

SF6 가스 밀도 릴레는 작동 중 SF6 스위치 몸체의 SF6 가스 밀도의 변화를 모니터링하는 데 사용되는 중요한 구성 요소입니다.현장 작동에서 SF6 가스 밀도 릴레의 빈번한 작용으로 인해, 그것은 종종 유연하지 않은 작용, 나쁜 접촉 및 다른 현상을 시간이 지남에 따라, 일부 또한 밀도 릴레의 온도 보상 성능이 악화되는 것을 보여줍니다,주변 온도의 급격한 변화는 종종 SF6 밀도 릴레의 오작동으로 이어집니다.따라서, DL / T596-1996 전력 장비에 대한 예방 시험 코드 각 SF6 스위치 사용자는 정기적으로 SF6 가스 밀도 릴레를 캘리브레이해야합니다.RNSFJ SF6 밀도 릴레 캘리브레이터는 DL / t259-2012에 따라 개발되었습니다.: 국가 에너지 행정부가 발행한 SF6 밀도 릴레의 캘리브레이션 사양.

이 테스터는 7.0인치 컬러 LCD 터치스크린을 사용하여 인간과 컴퓨터의 상호 작용을 통해 더 편리하게 작동합니다.내장된 대용량 재충전 리?? 배터리 팩은 긴 대기 시간을 제공합니다표준 USB 인터페이스가 장착되어, 역사 데이터는 인터페이스를 통해 USB 플래시 드라이브로 내보낼 수 있습니다.
SF6 밀도 릴레를 캘리브레이하는 것 외에도 이 기기는 압력 측정기 및 밀도 측정기 등도 캘리브레이하는 기능을 갖는다.도구는 자동으로 측정 과정에서 비정상적인 상태를 감지 할 수 있습니다.파이프 누출, 공기 누출, 또는 불충분 입기와 출구 공기 압력이 발생하면, 도구는 자동으로 실행을 중지 하 고 경고가 팝업 합니다.
닫힌 컨테이너에서 특정 온도에서 SF6 가스 압력은 SF6 가스의 밀도를 나타낼 수 있습니다. 표준 값으로 20 ° C로 SF6 가스 압력을 사용하는 것이 일반적입니다.현장 정형화 중에, SF6 밀도 릴레이의 성능을 판단하기 위해 측정 된 압력 값은 다른 주변 온도에서 20°C의 대응 압력 값으로 변환되어야 합니다.

기술 매개 변수

캘리브레이션 범위: 0 ~ 1MPa (실제 압력)

기기 정확도: 0등급15

압력 표시 해상도: 0.0001mpa

입기 압력: 0.9 ~ 1MPa (비례 압력)

작업 환경: 온도 - 10 ~ 50 °C

상대 습도: 5 ~ 90% RH

디스플레이 해상도: 800 × 480 (픽셀) 컬러 터치 스크린

저장 용량: 50 그룹

측정된 접촉 전압: DC24V

호스트의 전체 차원: 325mm × 275mm × 140mm

부속품 상자의 전체 차원: 360mm × 250mm × 110mm
